Invoering:

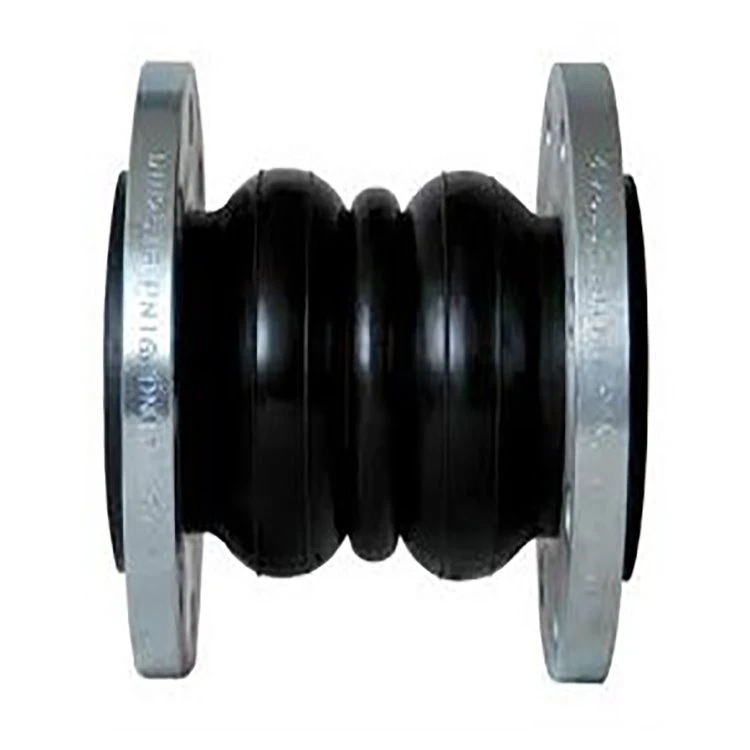

Het uiterlijk en de vorm van de dubbelbol-uitzetvoeg is eigenlijk anders dan die van de enkelkogelrubberverbinding. De installatielengte is langer dan die van rubberen verbindingen met één kogel, wat het probleem van korte rubberen verbindingen oplost en alleen langere rubberen verbindingen hoeft te installeren. Dubbele sferische rubberen verbindingen hebben verplaatsingslimieten om oververhitting tijdens de installatie te voorkomen. Wanneer de rubberen verbinding met dubbele kogel op de grond, in de lucht en verticaal wordt geïnstalleerd, moet de werkelijke werkdruk van de axiale verplaatsing van de rubberen verbinding minder zijn dan de ondersteunende kracht van de pijpleiding, anders moet een trekvast apparaat worden geïnstalleerd om voorkomen dat het wordt gecomprimeerd en gebroken tijdens bedrijf.
Sollicitatie:
Double Sphere Expansion Joint is geschikt voor het hijsen en transporteren van ruw water en rioolwater, toevoer van water en koel circulerend water van thermische krachtcentrales, pijpleidingtransport van chemische stoffen in de metallurgische industrie, condenswater, chemische industrie en koelsysteem in de petrochemische industrie.
Beschrijving:

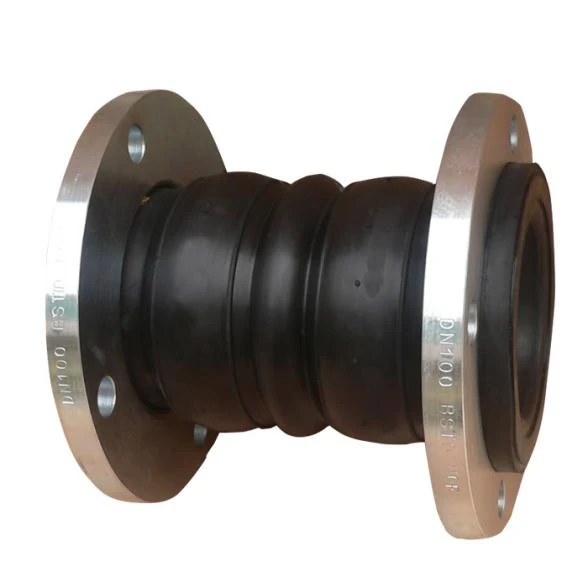

Uitzettingsvoeg met dubbele bol bestaat voornamelijk uit een rubberen bal en flens met werkthema aan beide uiteinden. Rubber is zacht, kan trillingen en geluid verminderen en kan thermische uitzetting en krimp compenseren die wordt veroorzaakt door temperatuurveranderingen, dus het is gedoemd tot de belangrijke positie in het pijpleidingsysteem. Omdat de lengte van het rubberen gewricht met dubbele kogel lang is en het drukweerstandsdeel zich voornamelijk in het midden van het convexe deel bevindt, kan het gewricht de druk van het rubberen gewricht met enkele kogel niet verdragen. De kleine diameter van het rubberen gewricht met dubbele kogel is over het algemeen erg hoog om 1,6 mpa te bereiken, en de grote diameter van het rubberen gewricht met dubbele kogel is erg hoog om 1.0mpa te bereiken.
Specificatie:
Klepmaat: | 1.5"-24" |
Drukklasse: | 125LB-150LB (PN6-PN16) |
materialen: | Nodulair gietijzer ASTM A536, koolstofstaal A216 WCB, roestvrij staal A351 CF8/CF8M |
Ontwerp- en fabricagenormen: | HG/T 2289-2001 |
Standaarden van aangezicht tot aangezicht: | CJT208-2005, CJT 3013.1-1993 |
Normen voor flensafmetingen: | NL1092-1, ASME B16.5, ASME B16.47, GOST12815 |
Druktestnormen: | ISO5208 |
Typen procesverbindingen | Flens / draadtype: |
Toepasselijk medium: | Lucht, perslucht, water, zeewater, warm water, olie, zuur, alkali en andere chemische stoffen. |
