Productomschrijving
Flenzen volgens ASME B/16.4716.5, klasse 125 / 150; DIN 2501, PN10 / PN16
ASME B16.1/B16.2
Maat: DN40-DN900/ 1,5"-36"
materialen:
Behuizing: gietijzer / nodulair gietijzer / gietstaal / roestvrij staal / aluminiumbrons
Schijf: nodulair gietijzer / roestvrij staal / aluminiumbrons
Veer: RVS (SS304, SS316, Inconel)
Stuurpen: roestvrij staal
Zitting: EPDM / NBR / VITON / RVS
Werkdruk: 1,5"-12" 16 bar; 14"-24" 10 bar/16BAR; 28"-36" maximaal 10 bar
Druktest volgens normen: API 598
| DN | Duim | ØD | ØD1 | L | |||
| PN6 | PN10 | PN16 | Klasse 125/150 | ||||
| 40 | 1.5" | 86 | 92 | 82 | 57 | 43 | |
| 50 | 2" | 96 | 107 | 101 | 71 | 43 | |
| 65 | 2.5" | 116 | 127 | 121 | 80 | 46 | |
| 80 | 3" | 132 | 142 | 134 | 98 | 64 | |
| 100 | 4" | 152 | 162 | 171 | 117 | 64 | |
| 125 | 5" | 182 | 192 | 193 | 145 | 70 | |
| 150 | 6" | 207 | 218 | 219 | 172 | 76 | |
| 200 | 8" | 262 | 273 | 276 | 221 | 89 | |
| 250 | 10" | 317 | 328 | 336 | 275 | 114 | |
| 300 | 12" | 373 | 378 | 383 | 406 | 325 | 114 |
| 350 | 14" | 423 | 428 | 444 | 448 | 361 | 127 |
| 400 | 16" | 473 | 489 | 495 | 511 | 412 | 140 |
| 450 | 18" | 528 | 539 | 555 | 546 | 468 | 152 |
| 500 | 20" | 578 | 594 | 617 | 603 | 515 | 152 |
| 600 | 24" | 679 | 695 | 734 | 714 | 624 | 178 |
| 700 | 28" | 784 | 807 | 802 | 828 | 720 | 229 |
| 800 | 32" | 890 | 917 | 912 | 936 | 825 | 241 |
| 900 | 36" | 990 | 1044 | 1012 | 1044 | 914 | 241 |
Beschikbaarheid

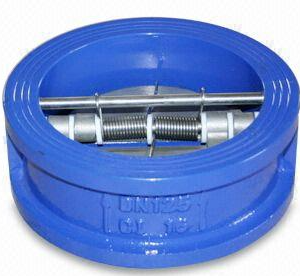

De terugslagklep is verkrijgbaar met:
Nominale diameter DN50 ~ 900 (2 "~ 36"),
Nominale druk PN10 ~ PN16, flensaansluiting is EN1092-2 PN10,PN16, ANSI KLASSE 125/150,JIS 5K en 10K etc.
Functie en karakters
Deze klep wordt voornamelijk gebruikt voor het aansluiten en onderbreken van de media zoals water, olie en andere in de pijpleiding. En de belangrijkste functie van deze klep is om te voorkomen dat het medium terugtrekt en uit de container bloedt.
De face-to-face van deze klep is kort, maar ook met een klein volume en een laag gewicht.
De schijf kan snel worden gesloten.
Het kan worden gebruikt in zowel horizontale als verticale leidingen, wat ook handig is voor installatie.
Met een kleine vloeistofweerstand is de klep onbelemmerd.
Het is flexibel, met goede afdichting.
De structuur is eenvoudig en compact en het uiterlijk is mooi.
De levensduur is lang met een hoge betrouwbaarheid.
