Productomschrijving

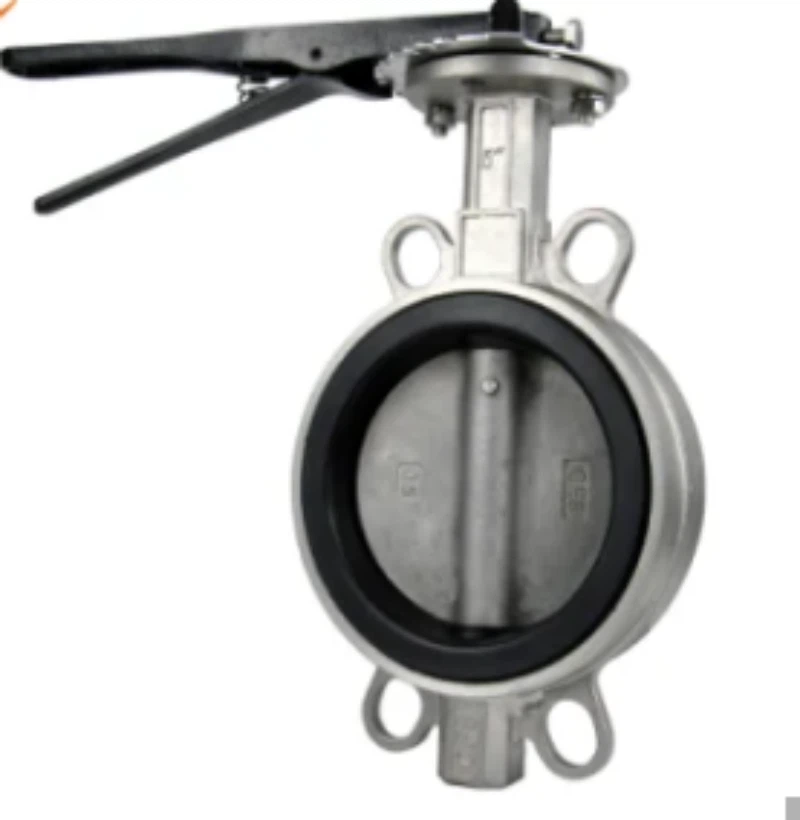

Tianjin fabriek Wafer Type handmatige vlinderklep API 609 150 lbs met aluminium handgrepen
Druk en temperatuur
|
werkdruk |
PN10, PN16 |
|
druk testen |
schaal: 1,5 keer de nominale druk zitting: 1,1 keer nominale druk |
|
werktemperatuur |
-10 graden tot 80 graden (NBR) -10 graden tot 120 graden (EPDM) |
|
geschikte media |
water, olie en gas |
Belangrijkste materiaallijst
|
onderdelen |
materiaal |
|
lichaam |
gietijzer, nodulair gietijzer, |
|
stoel |
EPDM, NBR, VITON, PTFE |
|
schijf |
nikkel nodulair gietijzer, AI brons, roestvrij staal |
|
stang |
koolstofstaal, roestvrij staal |
|
bus |
PTFE |
|
"O"-ring |
PTFE |
|
speld |
roestvrij staal |
|
sleutel |
roestvrij staal |
Executive-standaard:
|
Ontwerp Standaard |
EN 593, MSS SP67 API 609 BS5155 |
|
Inspectie & Test |
API 598 ISO 5208 EN 12266 |
|
Einde standaard |
ANSI B16.1 CL. 125LB & B16.5 CL. 150 pond AS 2129 Tabel D & E BS 10 Tabel D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 & PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K & 10K MSS SP44 CL. 150 pond AWWAC207 SABS 1123 Tafel 1000/3 & Tafel 1600/3 |
|
Oog in oog |
ISO 5752, EN 558, MSS SP67 en API 609 DIN3202 |
|
Bovenste flens |
ISO 5211 |
Een handmatige vlinderklep van het wafeltype met aluminium handgrepen is een type klep dat wordt gebruikt om de vloeistofstroom in een pijpleiding te regelen. Het bestaat uit een metalen schijf, die op een stang in het midden van het kleplichaam is gemonteerd. De schijf kan worden gedraaid door aan een hendel te draaien die aan de stang is bevestigd, waarmee de klep wordt geopend of gesloten.
Het "wafertype" verwijst naar het ontwerp van de klep, waardoor deze tussen twee flenzen kan worden geïnstalleerd zonder dat er extra bouten of hardware nodig zijn. Dit maakt het een compacte en economische keuze voor veel toepassingen.
De handgrepen van de klep zijn gemaakt van aluminium, dat licht van gewicht is en eenvoudig te bedienen. De aluminium handgrepen zijn ook duurzaam en bestand tegen corrosie, waardoor ze geschikt zijn voor gebruik in ruwe omgevingen.
Vlinderkleppen worden veel gebruikt in onder andere de chemische, farmaceutische, voedingsmiddelen- en drankenindustrie en de waterbehandeling. Ze zijn ideaal voor het regelen van de stroom van vloeistoffen die vaste stoffen of andere deeltjes bevatten, omdat de schijf eenvoudig vuil kan verwijderen dat zich in het kleplichaam kan ophopen.
Over het algemeen is een handmatige vlinderklep van het wafeltype met aluminium handgrepen een betrouwbare en kosteneffectieve keuze voor het regelen van de vloeistofstroom in een pijpleiding.
